井蓋作為城市基礎設施的一部分，扮演著舉足輕重的角色。然而，傳統的井蓋管理方式往往存在諸多不足，比如無法實時監測井蓋狀態、難以及時發現并處理異常情況等。為了彌補這些不足，智能井蓋應運而生

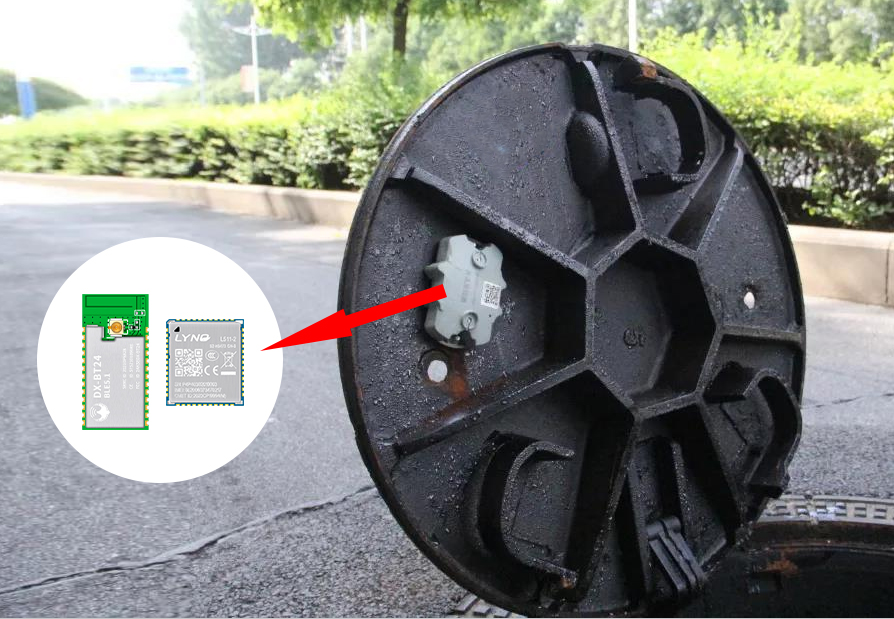

智能井蓋內置了先進的傳感器，藍牙模塊和4G模塊，智能井蓋能實現哪些功能？
1. 能夠?qū)崟r(shí)監測井蓋的傾斜、位移、液位以及氣體濃度等關鍵參數。
2. 一旦井蓋出現異常情況，比如被非法開啟、位移過大、液位異常升高或者氣體濃度超標等，傳感器就會立刻捕捉到這些信息，并通過模塊將數據傳輸?shù)皆破脚_。
3. 遠程控制井蓋開關/藍牙密碼開鎖
4. 支持遠程OTA，方便軟件升級和功能擴展
智能井蓋不僅提高了城市基礎設施的管理效率和安全性，還為市民的生活帶來了更多的便利和保障。
模塊選擇：4G全網通模塊+藍牙低功耗模塊（藍牙模塊可選外接天線和板載天線）
1.1. 概述

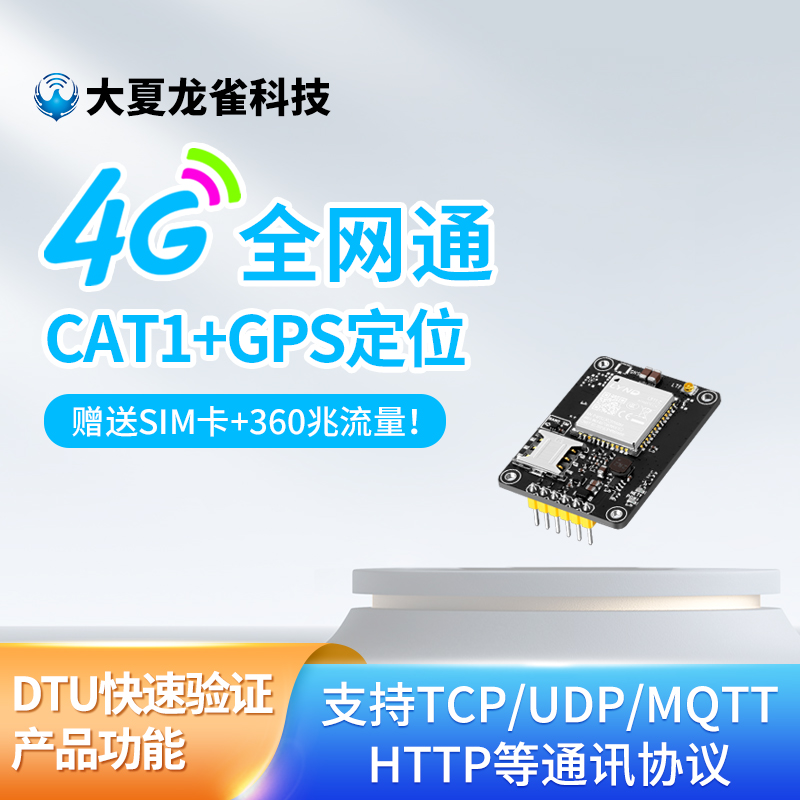

DX-CT511/DX-CT511N（模塊名稱帶 N 的支持 GNSS 功能）是深圳大夏龍雀科技有限公司的一款 4G
模塊，是為 IoT 行業研發的一款 CAT1 通信模組，采用 LCC+LGA 封裝，尺寸為 17.7mm×15.8mm×2.3mm。
具備多種接口和豐富協議，多版本 USB 驅動，應用簡單便捷。能很好滿足客戶對高性價比、低功耗的應用
要求。該模組主要應用于 POS、POC、共享經濟、追蹤器、IPC、智慧城市和智慧農業等場景。
1.2. 特點
處理器
ARM Cortex-R5@614MHz
內存
2MB Flash
支持頻段
TDD-LTE：B34/B38/B39/B40/B41
FDD-LTE：B1/B3/B5/B8
輸出功率
LTE：23dBm±2dB
內置 GNSS（模塊名稱帶 N 的支持 GNSS 功能）
支持 GPS/BeiDou/GLONASS
支持 NMEA 0183 協議，NMEA 語句默認不輸出，可通過 AT 命令設置從 USB 接口或 UART 接
口輸出 NEMA 語句
GNSS 功能默認關閉，需通過 AT 命令開啟
接收通道：64 通道
跟蹤靈敏度：-165dBm
熱啟捕獲靈敏度：-155dBm
冷啟捕獲靈敏度：-148dBm
冷啟動 TTFF：28S
熱啟動 TTFF：1S
GNSS 精度：2.0 CEP50
速度精度：0.1m/s
最大更新速率：1Hz
支持 1PPS
數據傳輸
Cat.1bis LTE-FDD：最大下行速率 10Mbps，最大上行速率 5Mbps
Cat.1bis LTE-TDD：最大下行速率 8.96Mbps，最大上行速率 3.1Mbps
功耗
空閑模式：[email protected]
休眠模式：[email protected]
關機模式：[email protected]
產品規格
工作電壓：3.3~4.5V(推薦 3.8V)
尺寸：17.7mm×15.8mm×2.3mm
封裝形式：109-pin LCC+LGA
工作溫度：-40℃~+85℃
存儲溫度：-45℃~+90℃
重量：約 2.3g
接口
I2C/GPIO/USB2.0 接口/ADC/(U)SIM 卡(1.8V/3.0V)/UART/PCM/Key/Speaker 接口/天線接口
認證
CCC/SRRC
支持協議
支持 TCP/UDP/HTTP/MQTT/NMEA-0813 等
1.模塊概述

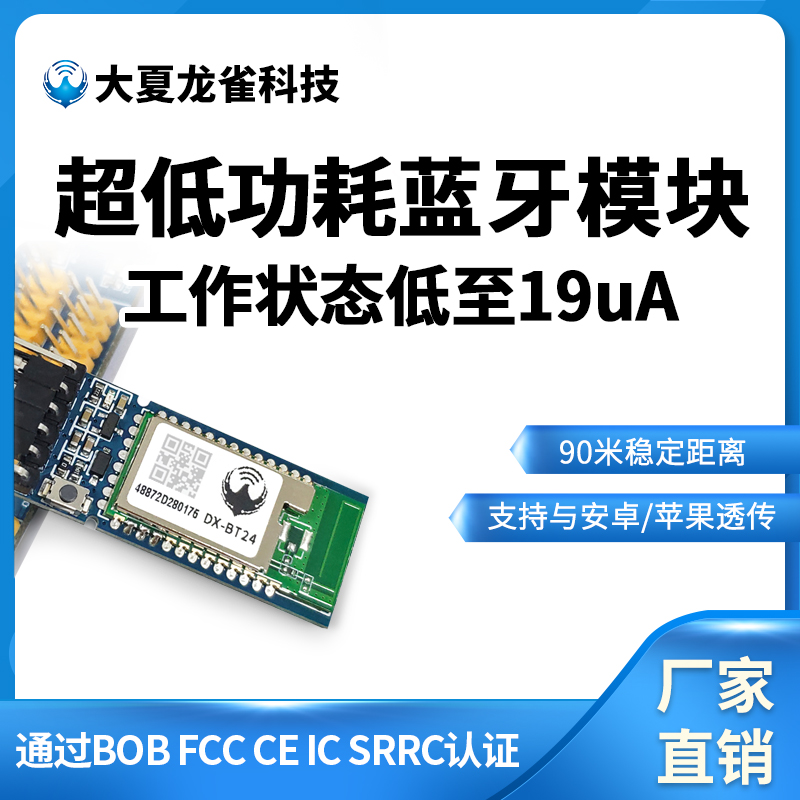

DX-BT24 藍牙模塊是深圳大夏龍雀科技有限公司為智能無線數據傳輸而打造，采用DIALOG 14531芯片，遵循藍牙 BLE5.1 規范。支持AT指令，用戶可根據需要更改串口波特率，設備名稱等參數，使用靈活。本模塊支持 UART、SPI、I2C 等接口，支持IO口控制、ADC采集，具有成本低、功耗低、接收靈敏度高等優點，只需配備少許的外圍元器件就能實現其強大功能，并可根據客戶需求定制開發各種項目。
2.模塊特點
DIALOG 14531主控芯片
藍牙 BLE5.1 協議
功耗可低至 2uA
從模塊可視距離90M，主模塊可視距離20M
傳輸速率 10K Bytes/s
可選擇板載天線或外接天線
工作溫度 -40~+85℃
支持 UART、IIC、SPI、GPIO 硬件接口
擁有CE、FCC、SRRC、BQB、IC認證
可選擇直驅模式程序，可選擇單主模式程序，可選一主多從模式程序，可定制藍牙網關
3.模塊應用
智能家居
智能教育設備
測量與監控系統
醫療設備監測與無線控制
工業傳感器與控件
追蹤定位
