發布時間：2024-11-25 已被瀏覽 213 次
隨著各類會議、活動的頻繁開展，傳統紙質桌牌存在著信息更新不便、不夠環保、重復使用成本高等問題，電子桌牌應運而生，它能高效展示參會人員信息，且便于靈活更改，提升會議組織效率與整體形象。
一、硬件構成：
①顯示屏：電子墨水屏（E-ink）。
②微處理器：負責處理和傳輸顯示數據，協調各硬件模塊工作，確保桌牌穩定運行。
③通信模塊：藍牙實現近距離的數據傳輸，方便與手機、平板電腦等移動設備快速配對和數據交互；WIFI適用于需要更穩定、高速網絡連接的場景，如連接企業內部網絡或云端服務器，實現遠程控制和數據更新
④電源管理系統: 電池和電源管理芯片。
二、工作原理
三、優勢：
①快速更新
②節能環保
③多平臺支持
④個性化定制
四、應用場景：企業會議、政府機關會議、教育培訓場所、酒店會議中心、展會等
五、推薦模塊
點擊購買：https://item.taobao.com/item.htm?ft=t&id=763512256407&spm=a21dvs.23580594.0.0.1d293d0dam57CK

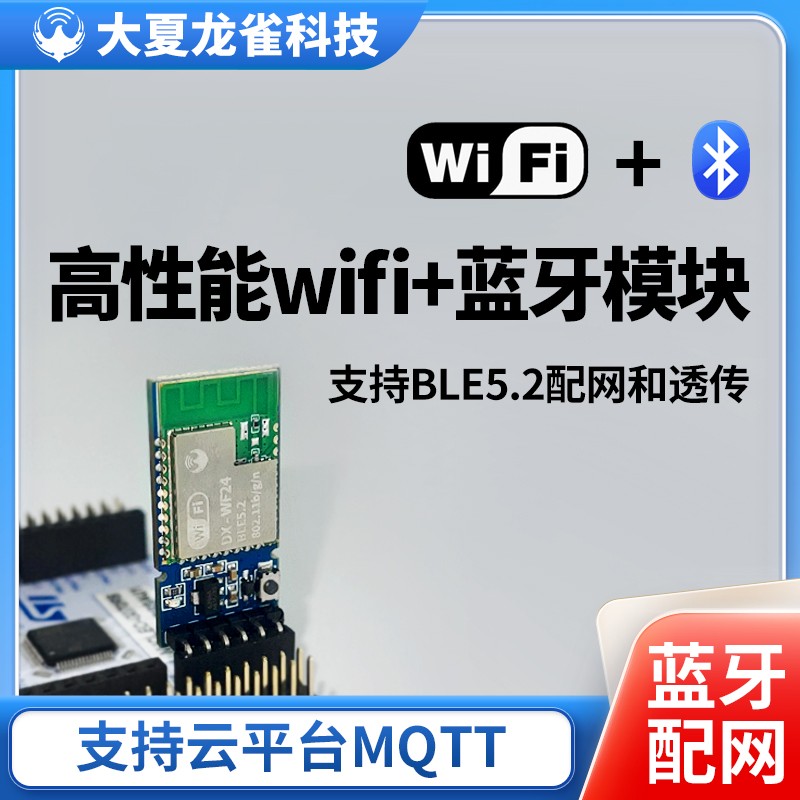

1.模塊概述
DX-WF24 是一款 Wi-Fi/藍牙二合一模組，是深圳大夏龍雀科技有限公司為智能無線數據傳輸而打造，是一款高度集成的單芯片 Wi-Fi 802.11n 和藍牙低功耗(BLE) 5.2 組合解決方案，專為需要 Wi-Fi/藍牙二合一和緊湊尺寸的應用而設計。集成了功能強大的 32 位 MCU 和一套全面的外設接口。本模塊支持 UART、SPI、I2C 等接口，支持 IO 口控制、ADC 采集，具有低功耗、高性能、高速度等優點。除了具有豐富的外設接口外，模組還擁有強大的信號處理能力，適用于 IoT 領域等多種應用場景，例如智能照明、智能家居、室內定位和其他復雜的物聯網應用。
2.模塊特點
Wi-Fi:
特性 Wi-Fi 符合 IEEE 802.11 b/g/n 1x1 標準
支持 20MHz 通道
支持工作模式 STA、AP、AP+STA
發射功率高達+19 dBm
接收靈敏度-99 dBm
藍牙 BLE：
支持 5.2 藍牙協議
支持藍牙低功耗(LE)，1 Mbps，2 Mbps，遠距離(125 kbps 和 500 kbps)
廣播擴展
藍牙測向:到達角(AoA)和離開角(AoD)
支持多達 16 個天線陣列，用于精確的室內定位集成藍牙 LE/WLAN 共存(PTA)
存儲器：
32 位 MCU，最高 160MHz
2 MB SiP Flash
288 KB RAM
UART/JTAG 用于下載和調試
外設 IO 口：
具有 15 個通用數字 lO 口
具有一個通用異步接收/發送(UART)接口
具有一個 SPI 接口
具有一個 I2C 接口
具有 6 個 32 位 PWM 通道
支持多達 4 個 ADC 外部輸入通道
時鐘管理：
外部振蕩器：26 MHz 晶體振蕩器(X26M)
內部振蕩器：26 ~ 160 MHz 數字控制振蕩器(DCO)，32 kHz 環形振蕩器(ROSC)
480 MHz DPLL
電源管理：
工作電壓： 2.7 V ~3.6 V (參考值：3.3 V)
嵌入 LDO 穩壓器
板載 PCB 天線/外接天線可選
工作溫度范圍：-40 ~ +105℃
3.模塊應用
攝像頭視頻流傳輸
智慧樓宇
智慧農業
健康/醫療/看護
可穿戴電子產品
家庭自動化
OTT 電視盒/機頂盒設備
工業自動化
音頻設備
Wi-Fi 玩具
零售 & 餐飲
